Описание ККТ Sigma 7 (Сигма 7)

1/1 Способ решения Решение помогло 0 раз

Внешний вид

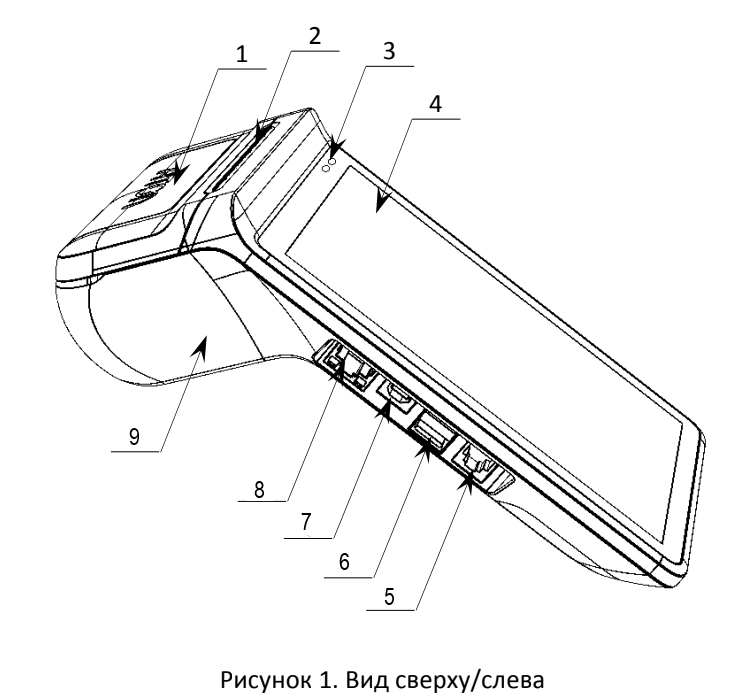

1. Крышка лотка для ЧЛ.

2. Проем для выхода печатаемых на ЧЛ документов.

3. Панель индикации:

левый индикатор – состояния ККТ (зеленый – ККТ в рабочем режиме; красный – ошибка ККТ);
правый индикатор – индикатор заряда

АКБ при подключенном блоке питания (зеленый – АКБ заряжен, красный – АКБ разряжен).

4. Сенсорный экран

5. Разъем для подключения денежного ящика.

6. Два разъема USB.

7. Разъем для подключения блока питания (разъем стандарта USB(В)).

8. Разъем Ethernet.

9. Лоток для ЧЛ.

10. Два разъема USB.

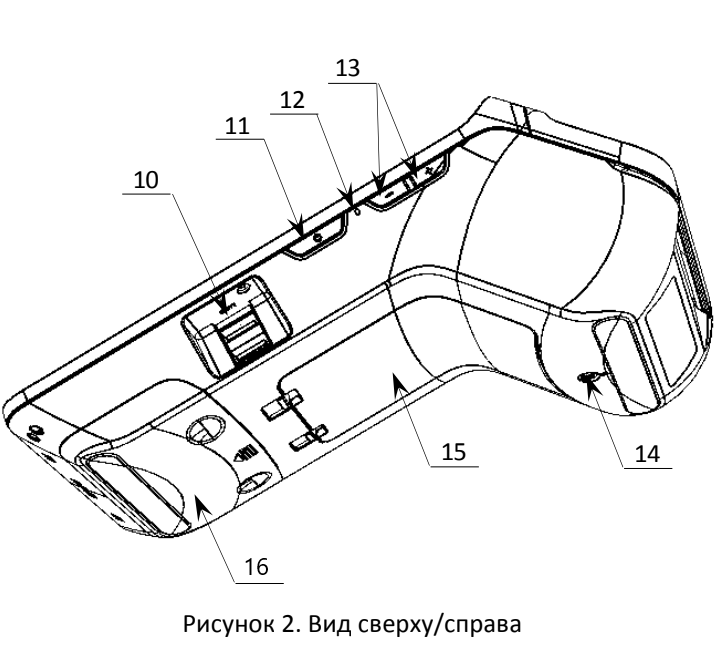

11. Кнопка включения:

нажать и удерживать при выключенном смарт-терминале – включение смарт-терминала;
нажать и удерживать при включенном смарт-терминале, в появившемся окневыбрать пункт «Отключить питание» – выключение смарт-терминала;
короткое нажатие – блокировка сенсорного экрана.

12. Кнопка принудительной перезагрузки изделия.

13. Кнопки регулирования уровня громкости.

14. Внутренняя резьба М4 для крепления изделия.

15. Крышка отсека ФН.

16. Крышка отсека АКБ.

Допустимо использовать кабель USB, соответствующий следующим требованиям:

диаметр кабеля – не менее 4 мм (экранирован);
рекомендуемая длина кабеля не более 1,8 м;
рекомендуется использовать USB-кабель, оснащенный ферритовыми кольцами (в частикабеля, подключаемого к разъему ККТ);
не рекомендуется использование удлинителей, усилителей, концентраторов, разветвителей, кабелей с ответвителями, плоских кабелей и кабелей, не соответствующих характеристикам, описанным выше.

Более подробную информацию Вы можете получить из Паспорта ККТ, он прикреплён к этой статье.
